Maschinenbauteile und Komponenten

Profitieren Sie von unseren breiten Fertigungsmöglichkeiten: von Blechkomponenten, Maschinenbauteilen und Schweisskonstruktionen bis hin zu anspruchsvollen Präzisionsteilen aus Titan für die Raumfahrt oder bis zu 10 Tonnen schweren Bauteilen für die Energietechnik.

Hier eine Auswahl an typischen Produkten:

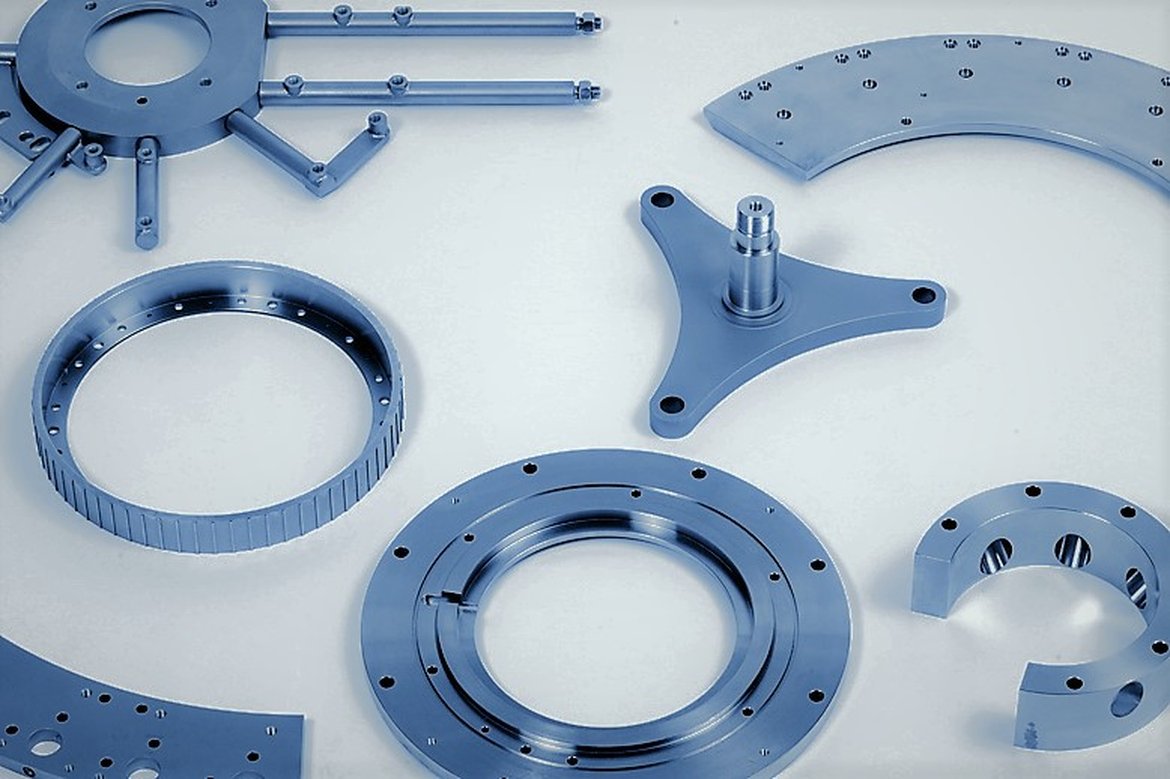

Sonderflansche, Ringe, Trägerplatten und Anschlussdeckel

Für die Prozessindustrie und den Maschinenbau, in rost-, säure- und hitzebeständige Edelstählen, Baustählen, Sonderstählen oder Legierungen auf Nickelbasis.

Kompetenz

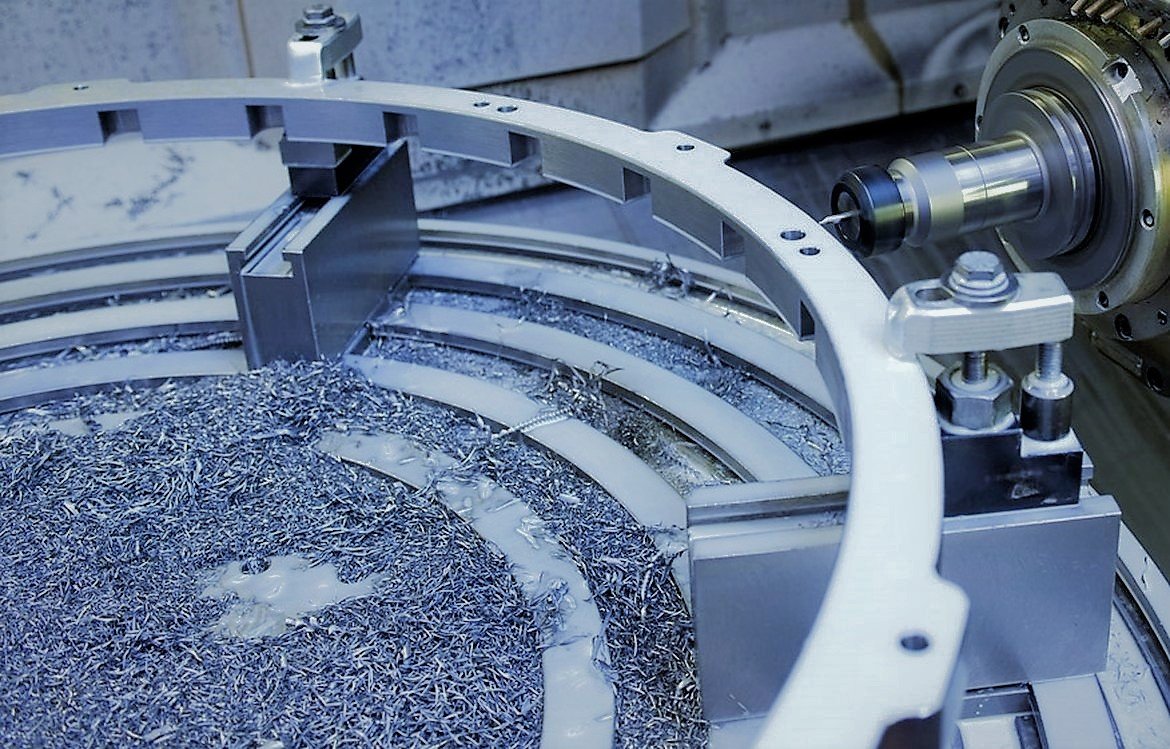

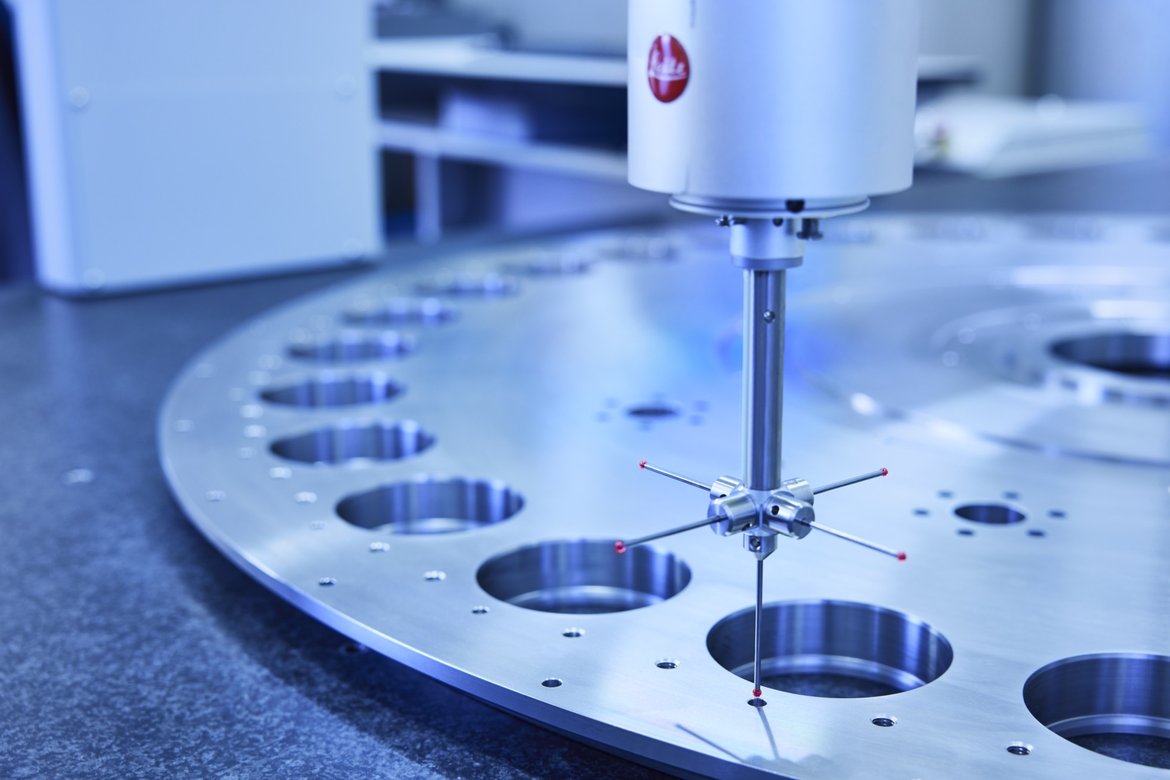

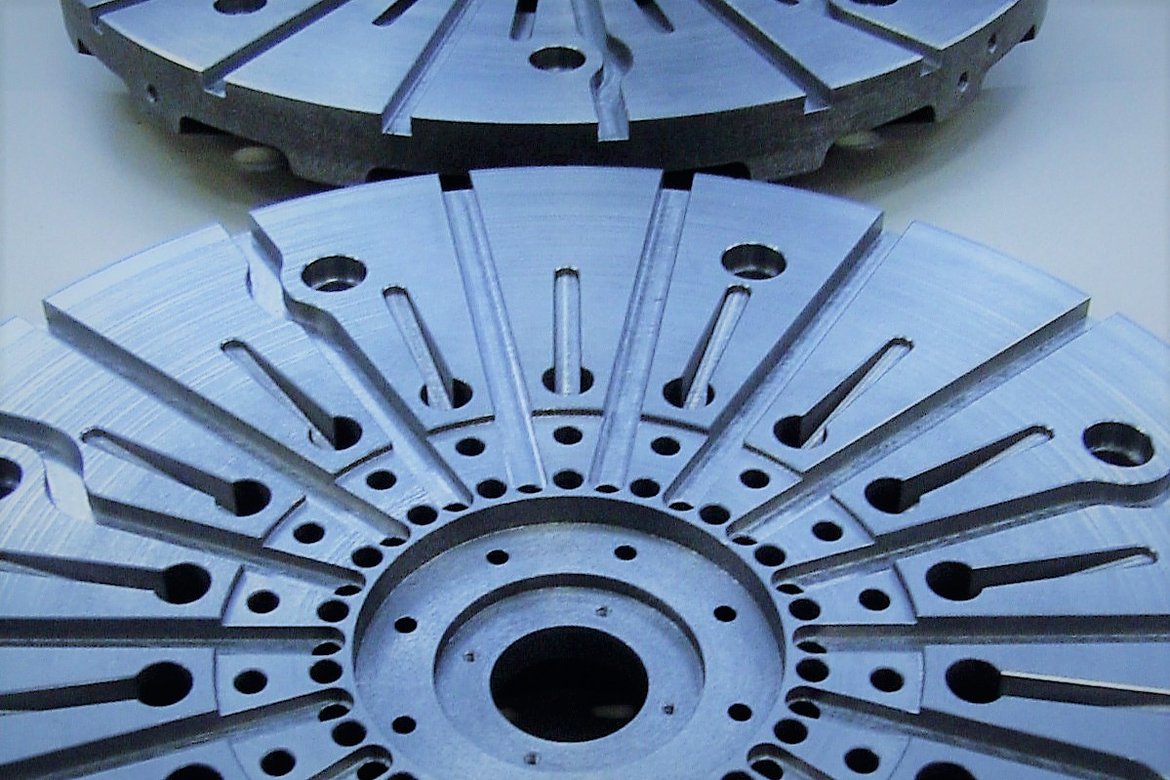

Trägerplatten

Herstellung von Trägerplatten aus Rost-, säure- und hitzebeständigen Edelstählen, Bau- und Sonderstählen sowie Legierungen auf Nickelbasis.

Erfüllung hoher Toleranzanforderungen im Bereich 1/100mm sowie der technischen und visuellen Oberflächenqualität.

Durch ESTECH optimierte Herstellverfahren (Drehen, Fräsen, Zirkularfräsen, Bohren, Einschrumpfen von Bolzen, Schweissen, Spannungsarmglühen, Oberflächenbehandlung, CNC 3D Messen).

Durchmesser 500 bis 3‘200mm.

Sonderflansche und Ringe

Herstellung von Sonderflanschen, Ringen, Briden, Dehnungsringen, Abweisringen, Stützmuttern, etc. aus Rost-, säure- und hitzebeständigen Edelstählen, Bau- und Sonderstählen sowie Legierungen auf Nickelbasis.

Verschiedenste Ausführungen, zylindrische oder konisch und Varianten wie z.B. mit Nuten, dünnen Wandstärken, verschweisst, etc.

Erfüllung hoher Mass-, Lage- und Formtoleranzanforderungen im Bereich 1/100mm.

Durch ESTECH optimierte Herstellverfahren (Drehen, Fräsen, Zirkularfräsen, Bohren, Elektronenstrahlschweissen, Spannungsarmglühen, Wärmebehandlung, Oberflächenbehandlung, CNC 3D Messen).

Durchmesser 100 bis 3‘200 mm

Ronden und Deckel

Herstellung Ronden, Lagerdeckeln, Steuerplatten, Steuerscheiben aus Rost-, säure- und hitzebeständigen Edelstählen, Bau- und Sonderstählen sowie Legierungen auf Nickelbasis.

Erfüllung hoher Mass - Toleranzanforderungen im Bereich 1/100mm sowie der technischen und visuellen Oberflächenqualität.

Durch ESTECH optimierte Herstellverfahren (Drehen, Fräsen, Zirkularfräsen, Bohren, Spannungsarmglühen, Oberflächenbehandlung, CNC 3D Messen).

Durchmesser 100 bis 3‘200 mm

Komprimierteile

Herstellung von Komprimierteilen für die Kunststoffextrusion aus hochlegierten Stählen.

Erfüllung hoher Mass - Toleranzanforderungen im Bereich 1/100mm Erfüllung hoher Mass - Toleranzanforderungen im Bereich 1/100mm sowie der technischen und visuellen Oberflächenqualität.

Durch ESTECH optimierte Herstellverfahren (Drehen, Fräsen, Zirkularfräsen, Bohren, Spannungsarmglühen, Oberflächenbehandlung, Wärmebehandlung, CNC 3D Messen).

Durchmesser 300 bis 1‘200 mm, Höhe bis 1‘500mm.

Unser grosser Maschinenpark umfasst:

CNC- Horizontal sowie diverse CNC-Karusselldrehmaschinen resp. CNC-Vertikaldrehmaschinen
Diverse CNC-Bohrcenter und CNC-Fräscenter sowie CNC-Bearbeitungscenter / 5-Achs-Bearbeitung
Kombination: Schweissen nach 2014/68/EU und Mechanische Fertigung
Spannungsarmglühen, 3D-Messmaschinen

Arbeitsbereich

CNC-Drehen: Dmax: 3'200 Lmax: 1'500
CNC-Fräsen: Dmax: 1'600 (5-Achs-Bearbeitung)
Schweisstechnik: MIG / MAG / TIG / e-Beam / E-Hand
Automatisierung: Roboterschweissen, Mechanisiertes Schweissen, Palettiereinrichtungen für mannarme Mechanische Fertigung

Dünnwandige Drehteile, Hülsen, Halbschalen und Wellen

Für Anwendungen in der Hydraulik und Pneumatik, in Antriebssystemen oder im Allgemeinen Maschinenbau.

Kompetenz

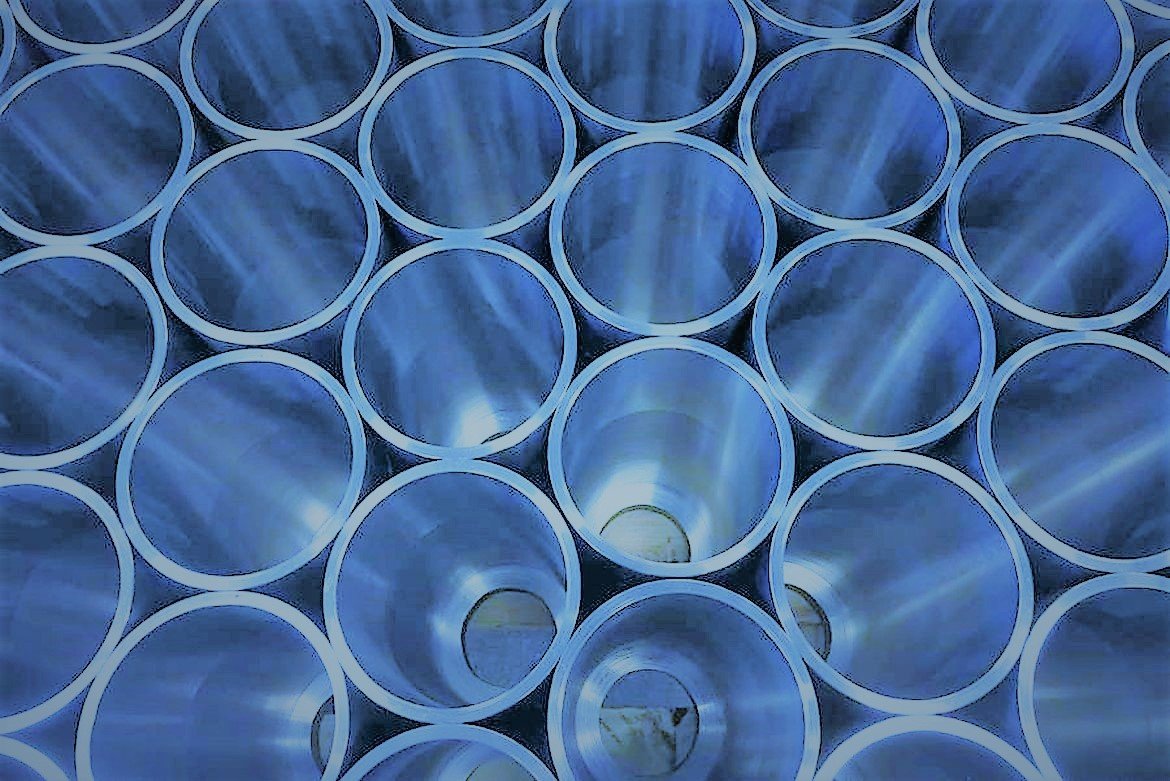

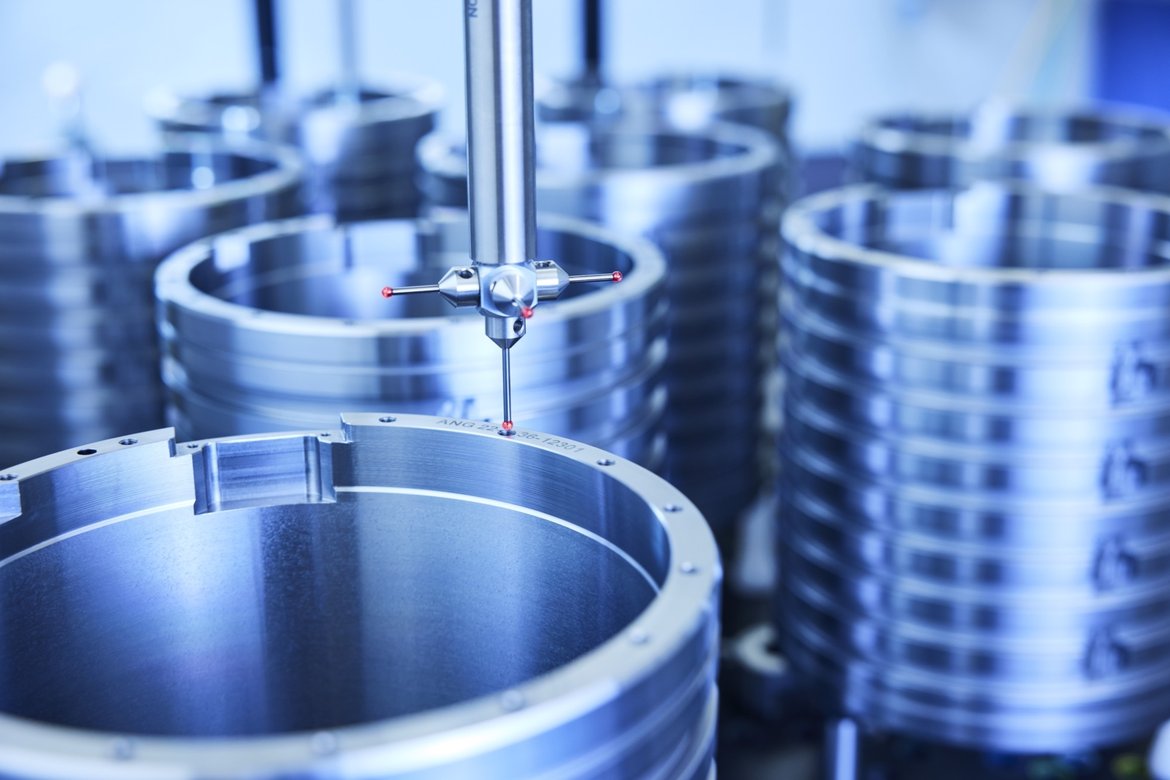

Dünnwandige Hülsen

Herstellung von dünnwandigen Hülsen ab 0.8mm Wandstärke.
Erfüllung extrem hoher Mass - Toleranzanforderungen im Bereich 1/100mm.
Durch ESTECH entwickelte Herstellverfahren (Vakuumaufnahmen, Paralleldrehen, Methode zur Aufhebung der Spannungen).
Material: unlegierte und legierte Stähle, Aluminium; hergestellt aus Voll- oder Formmaterial. Durchmesser bis 300mm, Länge bis 300mm

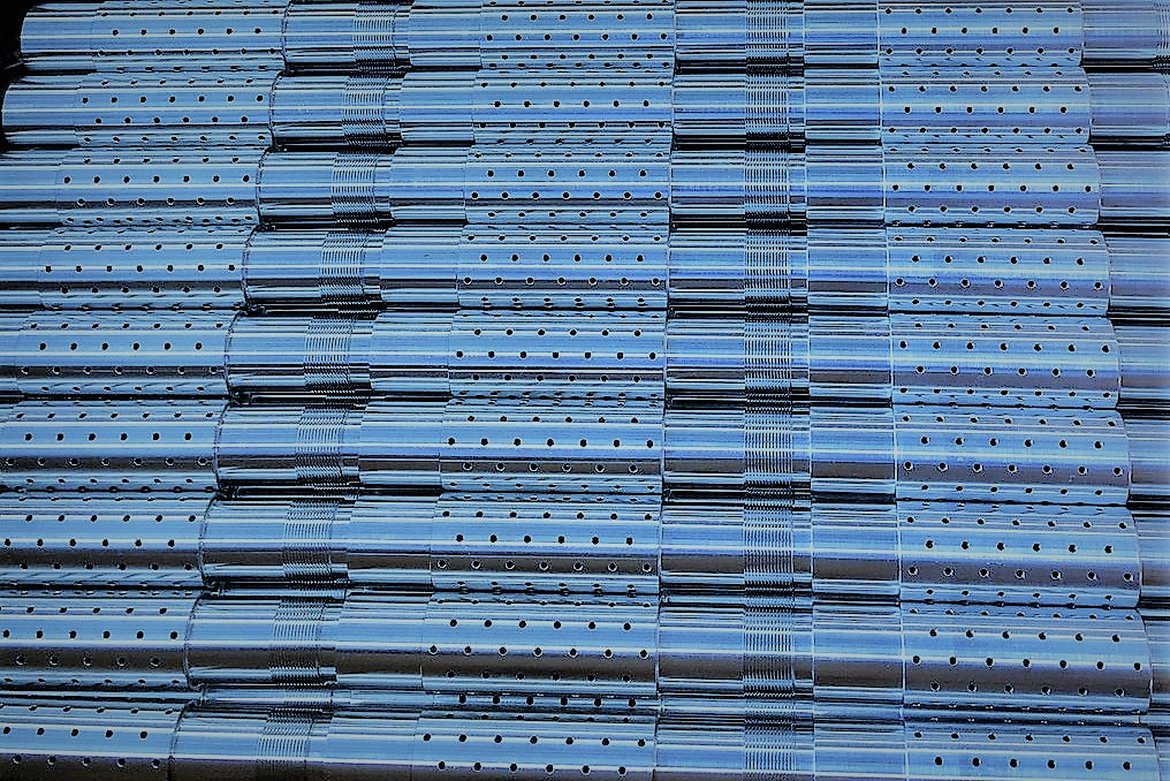

Halbschalen

Herstellung massgenauer Habschalenpaare.
Durch ESTECH entwickelte Herstellverfahren (Drehen, Bohren, Elektroerosion, Schleifen, Laserbeschriftung grafikfähig).
Material: legierte, verschleissfeste Stähle.
Durchmesser bis 300mm, Länge bis 300mm

Zylinder

Herstellung von Zylindern in legierten und unlegierten Stählen, mit Durchmesser bis 300mm und Länge bis 300mm.
Erfüllung hoher Mass - Toleranzanforderungen im Bereich 1/100mm.
Durch ESTECH optimierte Herstellverfahren (Drehen, Bohren, Schleifen, Wärmebehandlung, Oberflächenbehandlung, CNC 3D Messen).

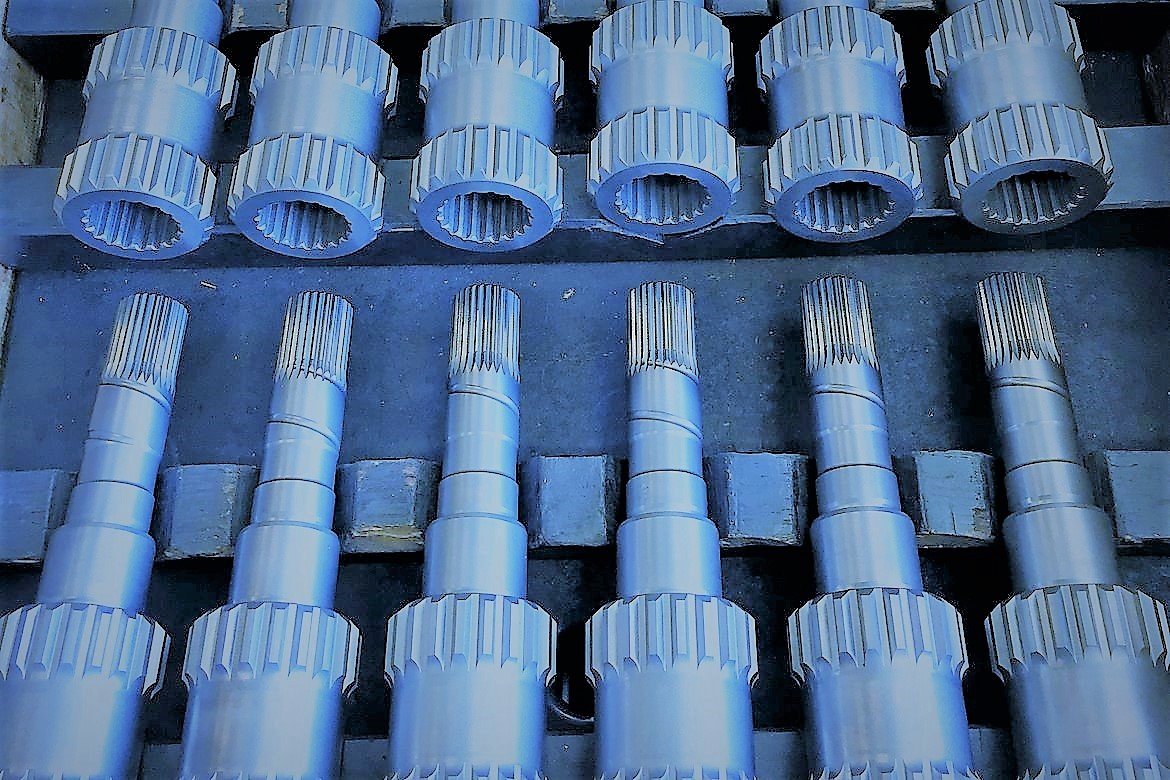

Antriebswellen

Herstellung von Antriebswellen in verschiedensten Ausführungen in legierten und unlegierten Stählen, mit Durchmesser bis 300mm und Länge bis 1'500mm.
Herstellverfahren: Drehen, Bohren, Schleifen, Keilbahnstossen / -räumen, Schweissen, Auswuchten.

Extrusionsschnecken - Elemente

Herstellung von Extrusionsschnecken und -elementen in verschiedensten Ausführungen in legierten und unlegierten Stählen, mit Durchmesser bis 250mm und Länge bis 1'500mm, resp. 300mm (Elemente).
Herstellverfahren: 5-achsig Fräsen, Bohren, Wärmebehandlung, Trovalisieren, Keilbahnstossen / -räumen, Schweissen, CNC 3D Messen.

Rotoren und Statoren für Elektromotoren

Herstellung von Rotoren und Statoren in verschiedensten Ausführungen und Varianten in legierten und unlegierten Stählen, Schmiedeteilen oder Guss.
Erfüllung hoher Mass - Toleranzanforderungen im Bereich 1/100mm.
Herstellverfahren: Drehen, Fräsen, Bohren, Schleifen, Oberflächenbehandlung, Schweissen, Trovalisieren, Laserbeschriftung grafikfähig, CNC 3D Messen. Material: unlegierte und legierte Stähle, Schmiedeteile, Gussteile.
Durchmesser bis 1‘200mm, Länge bis 400mm.

Pleuel, Zylinderköpfe und Zylinderblöcke

Bauteile und Komponenten für Gross-Dieselmotoren und Antriebssysteme

Kompetenz

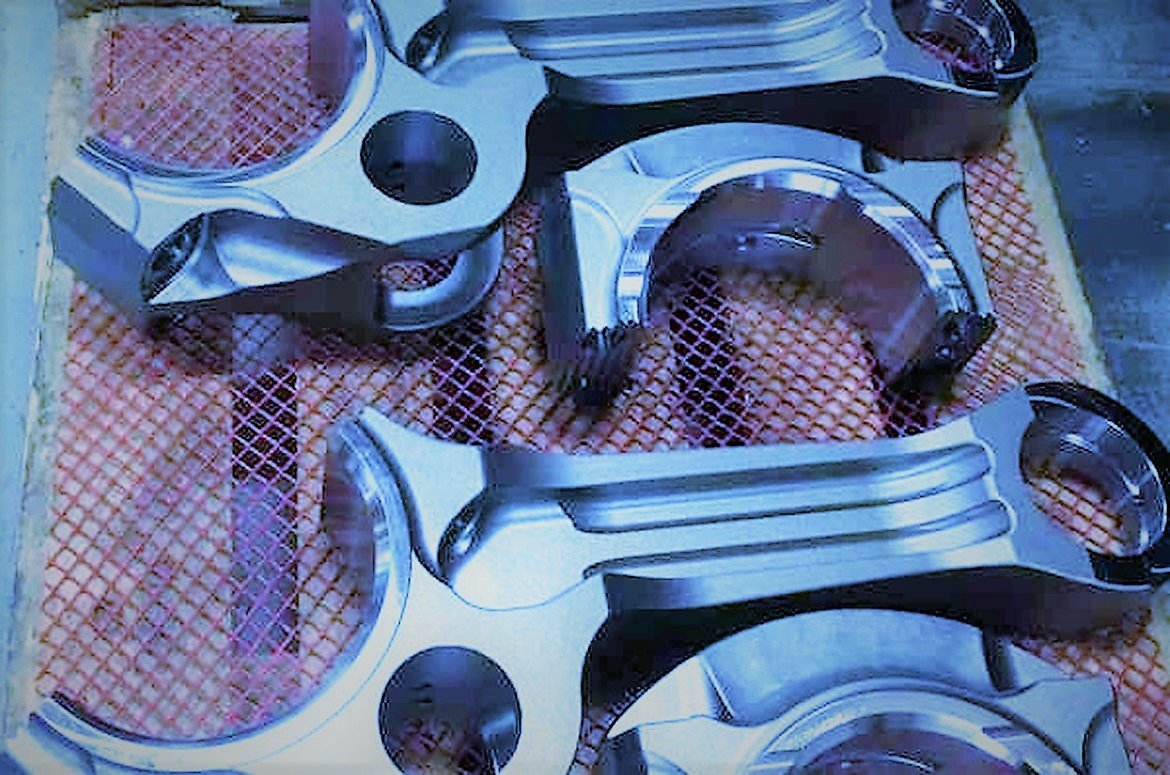

Pleuel

Herstellung von Haupt- und Nebenpleueln für grössere Dieselmotoren und Stromaggregate.
Erfüllung hoher Festigkeitsanforderungen sowie hoher Mass - Toleranzanforderungen im Bereich 1/100mm.
Durch ESTECH entwickelte Herstellverfahren (Fräsen, Bohren, Schleifen, Verzahnen, Oberfächenbehandlung, Komplettierung).
Material: legierte Stähle, Schmiedeteile. Länge bis 1‘200mm

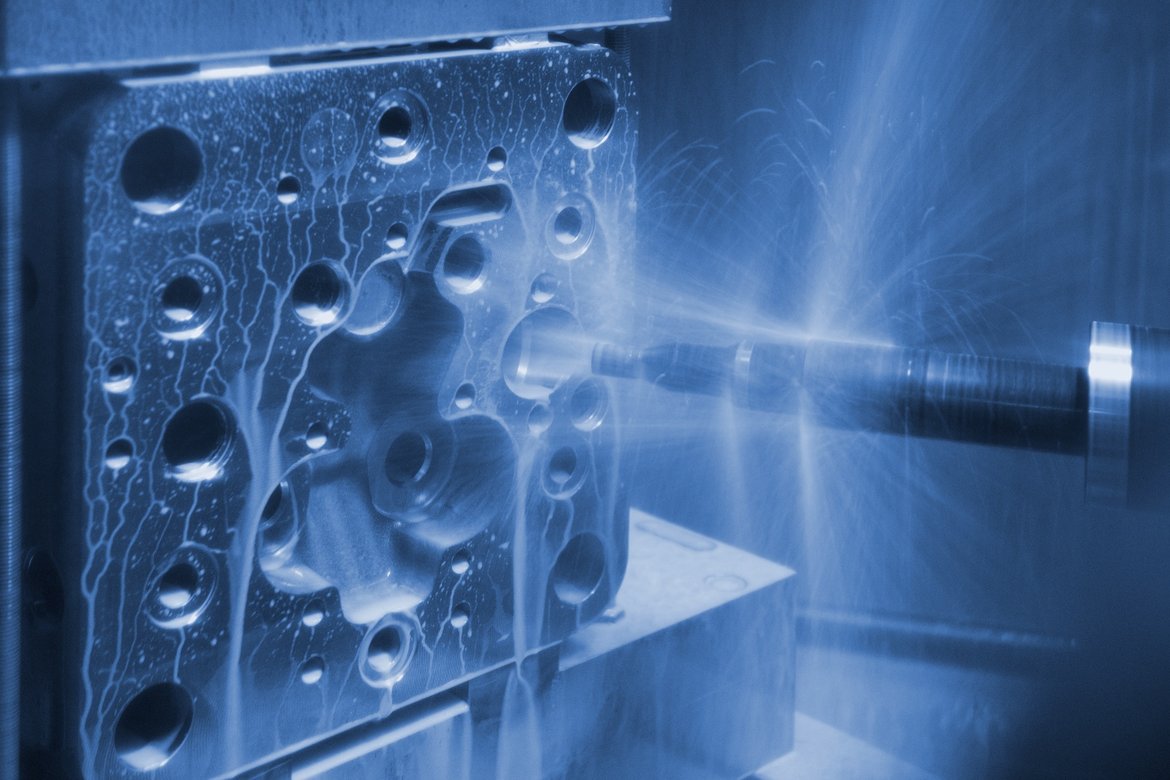

Zylinderköpfe

Herstellung von Zylinderköpfen / Zylinderdeckeln für grössere Dieselmotoren.
Erfüllung hoher Mass - Toleranzanforderungen im Bereich 1/100mm.
Durch ESTECH entwickelte Herstellverfahren (Fräsen, Bohren, Schleifen, Komplettierung).
Material: Sphäroguss. Länge bis 400mm, Breite bis 400mm, Höhe bis 400mm

Zylinderblöcke

Herstellung von Zylinderblöcken für grössere Dieselmotoren.
Erfüllung hoher Mass - Toleranzanforderungen im Bereich 1/100mm.
Durch ESTECH entwickelte Herstellverfahren (Fräsen, Bohren, Schleifen, Komplettierung).
Material: Lamellenguss, Sphäroguss. Länge bis 1‘200mm, Breite bis 400mm, Höhe bis 1‘000mm

Präzisionsteile und Getriebekomponenten

Die Herstellung von anspruchsvollen hochpräzisen mechanischen Komponenten, Getriebeteilen und hochwertigen Zahnrädern, Innenverzahnungen oder Keilnuten ist eine unserer Kernkompetenzen. Damit das Räderwerk in Gang bleibt.

Kompetenz

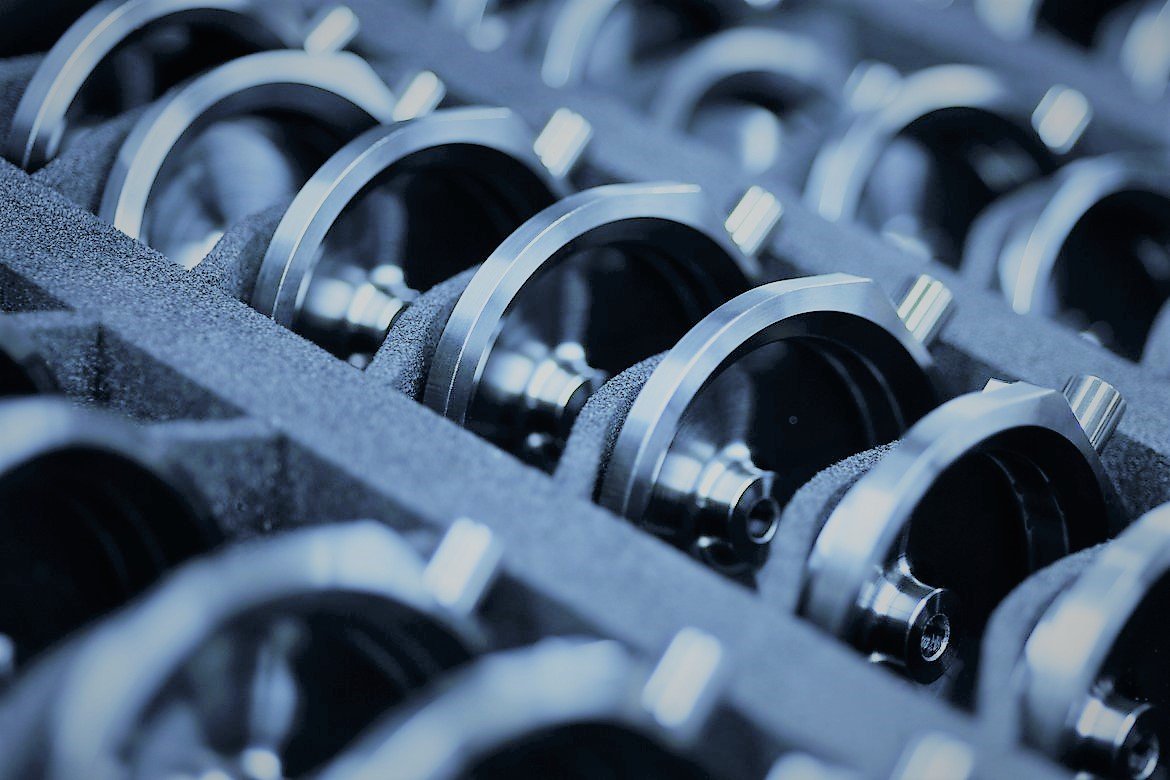

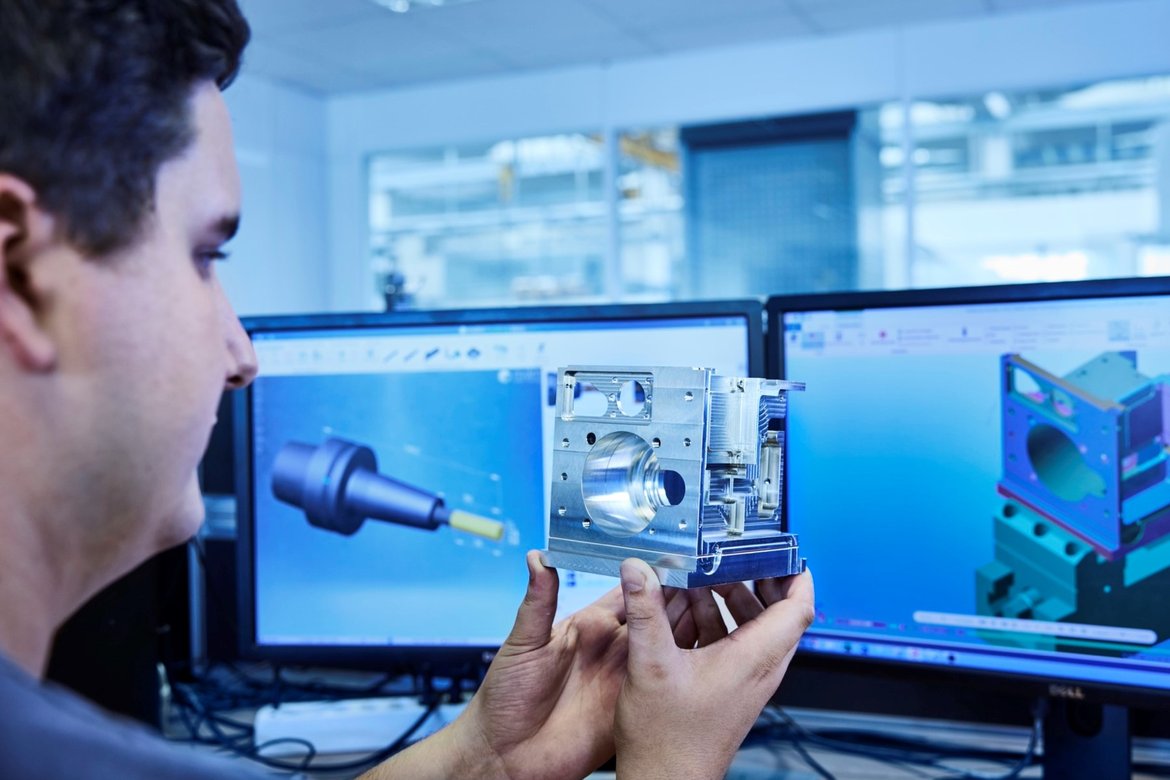

Präzisionsteile

Herstellung von Präzisionsgehäusen, Ringen, Instrumententrägern, Sensorgehäusen, Hydraulikblöcken, Zylindern, Hülsen, dünnwandigen Teilen, Kameragehäusen, Lagergehäusen, Deckeln, Azimutgehäusen, Haltern, Kreuzstücken, Durchflussreglern, etc..

Erfüllung hoher Form- sowie Masstoleranzanforderungen im Bereich ab 3 Micrometer.

Durch ESTECH optimierte Herstellverfahren (Fräsen 3- bis 5-achsig, Profilfräsen, Freiformfräsen, Bohren, Gewindeschneiden, Drehen, Schleifen, Spannungsarmglühen, Räumen, Stossen, 2D-/3D Drahterodieren, Senkerodieren, Wärmebehandlung, Oberflächenbehandlung , Hohnen, Läppen, Laserbeschriftung grafikfähig , CNC 3D Messung).

Niedrig- bis hochlegierte Stähle, Aluminium, Titan, Rostfrei

Längen bis 400mm, Breite bis 250mm, Höhe bis 250mm

Unser grosser Maschinenpark umfasst verschiedene programmierbare CNC Lasergraviermaschinen.

Input: Kundenspezifische Vorgaben in den Formaten STEP oder DXF

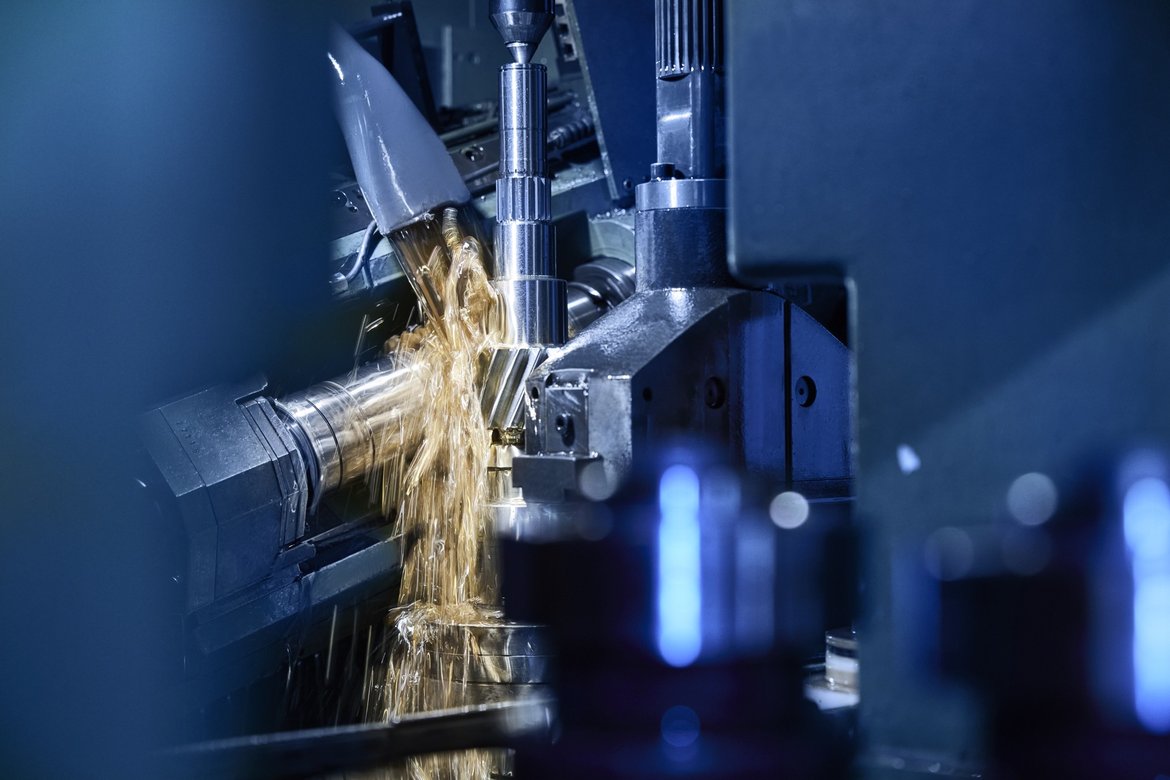

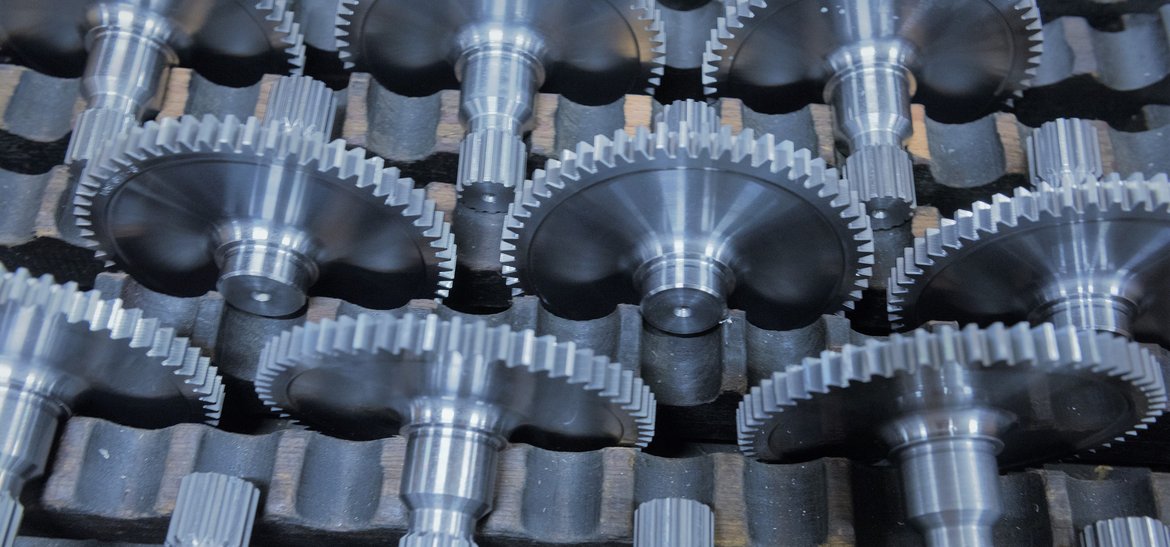

Zahnräder und Getriebeteile

Herstellung von Ritzeln, Zahnrädern, Stirnrädern, Ellipsenrädern, Kegelrädern, Pignons, Kronenrädern, Schneckenrädern. Mit Schräg-, Gerade- oder Evolventenverzahnung.

Erfüllung hoher Festigkeitsanforderungen und hoher Mass – Toleranzanforderungen.

Durch ESTECH entwickelte Herstellverfahren (Drehen, Bohren, Verzahnen, Profilfräsen, Freiformfräsen, Räumen, Stossen, Wälzschleifen, Profilschleifen, Keilwellenprofilschleifen, Hohnen, Läppen, Wärmebehandlung, Oberflächenbehandlung, Laserbeschriftung grafikfähig , CNC 3D Messung).

Legierte Stähle. Modul 1 bis 6.

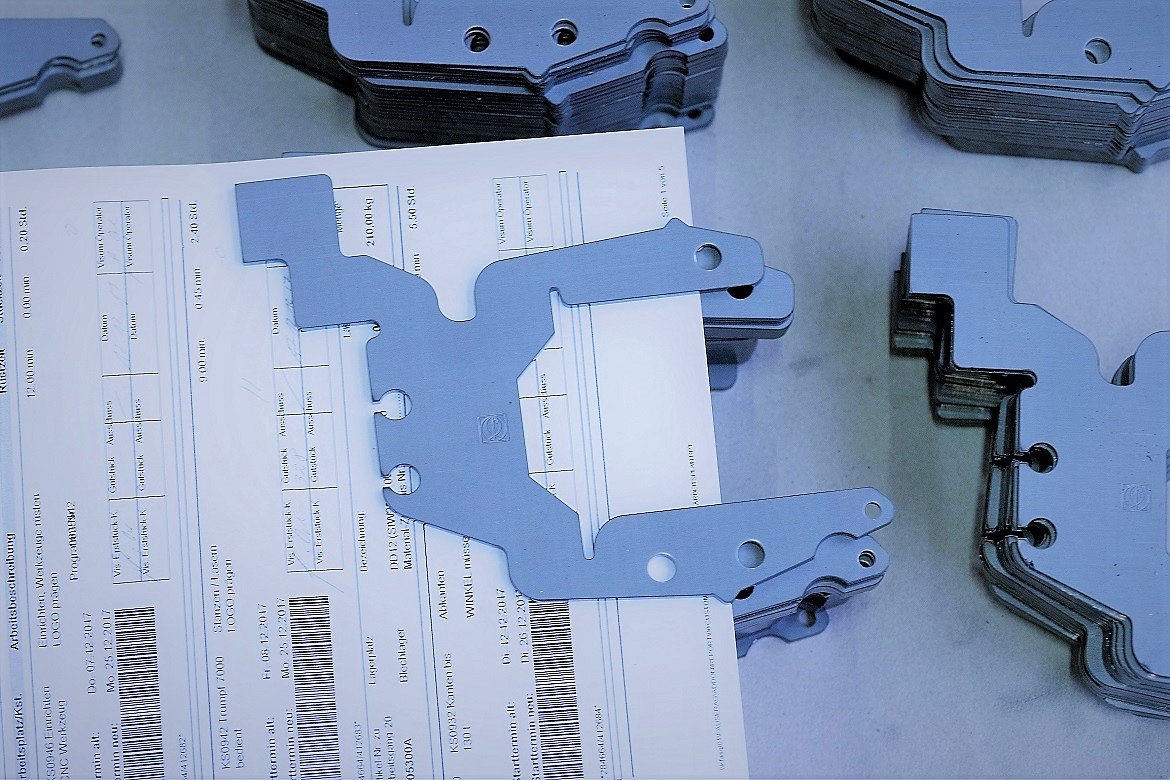

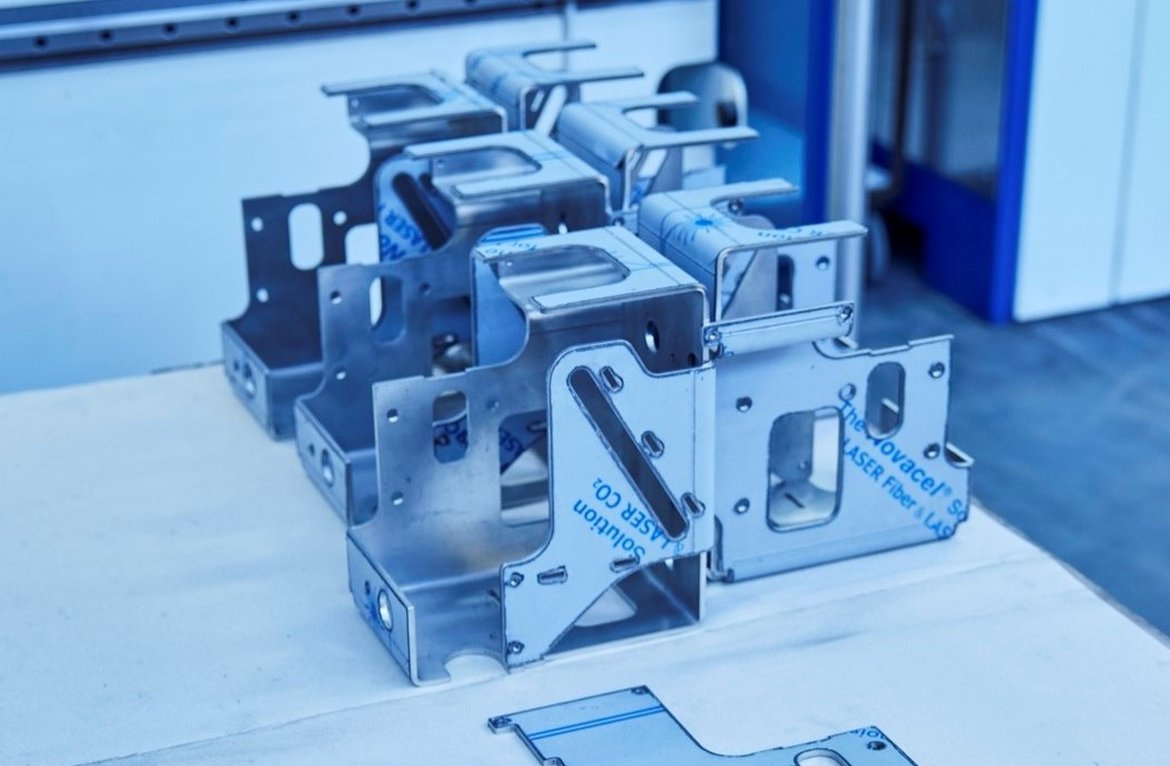

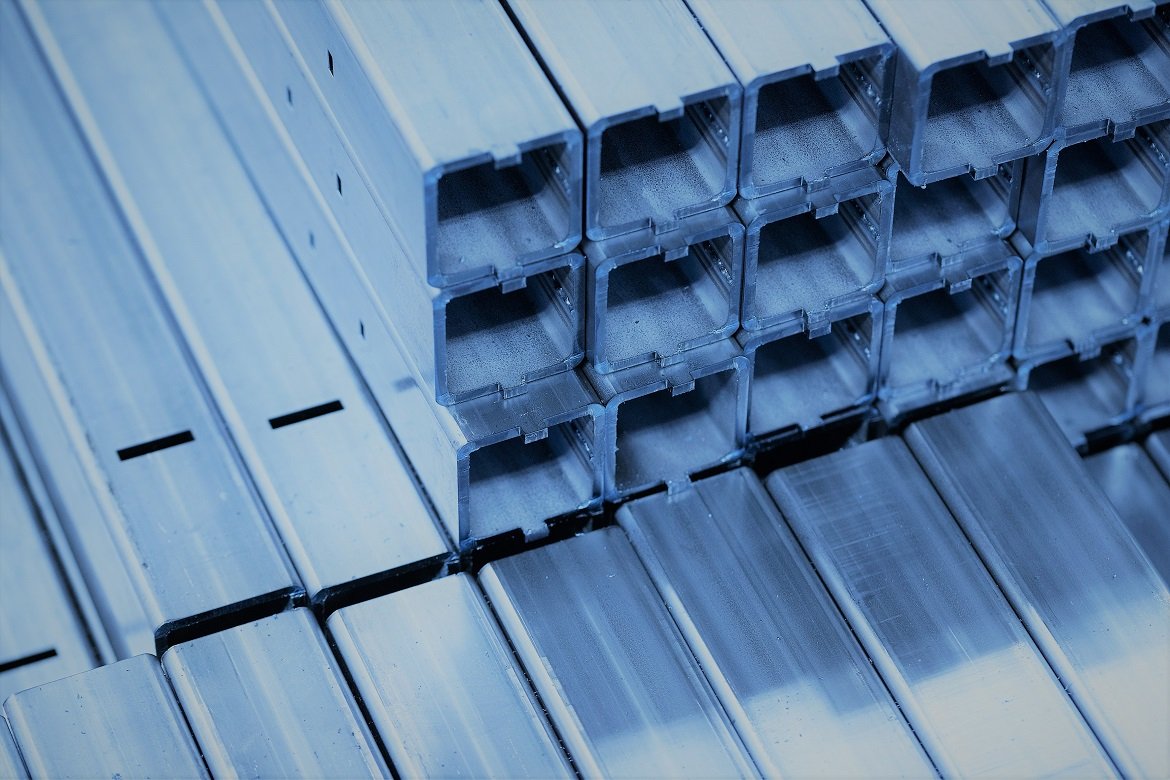

Blechteile

Auf unseren modernen Blechvearbeitungsmaschinen fertigen wir vielfältige Bauteile und Baugruppen nach Zeichnung (pdf.-, STEP.- oder dxf.-Format. Wir bieten Konstruktion, Fertigung (Lasern - Stanzen - Biegen - Schweissen) und Montage aus einer Hand.

Kompetenz

CNC-Komplettbearbeitung Trumpf Trumatic 7000: Lasern und Stanzen auf einer Anlage

Durch eine automatisierte Blech zu und Abführung inklusive automatischem Blechlager ist eine nahezu mannlose Produktion möglich. Die Komplettbearbeitung macht nachgeschaltete Arbeitsschritte, z.B. Entgratung oder Gewindeschneiden, oft überflüssig.

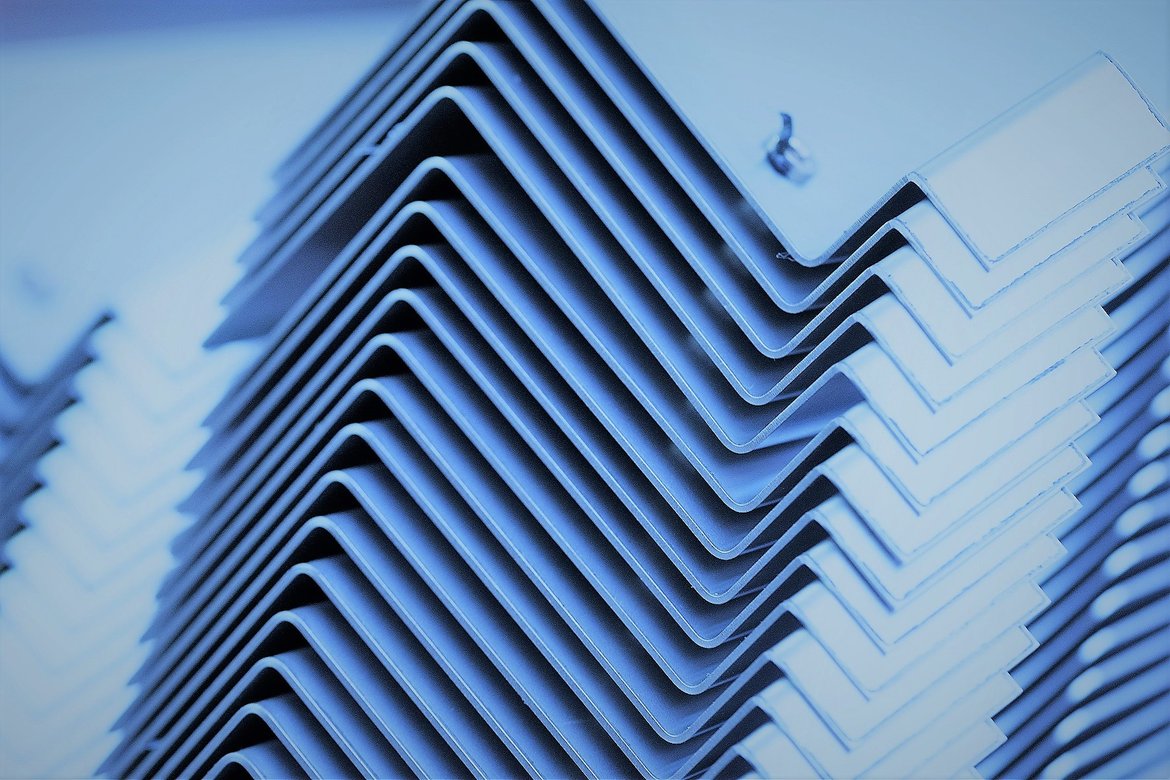

Abkanten / Entgraten

Herstellung von Gehäusen, Profilen, Verschalungen etc. mittels Trumpf-Abkantpressen. Entgraten für den perfekten Finish bei komplexen Geometrien und maximalen Oberflächenanforderungen.

Schweissen / Montieren

Von Blech-Schweissbaugruppen bis zu einbaufertigen Systemen - Wir nehmen uns jeder Herausforderung an - Testen Sie uns!

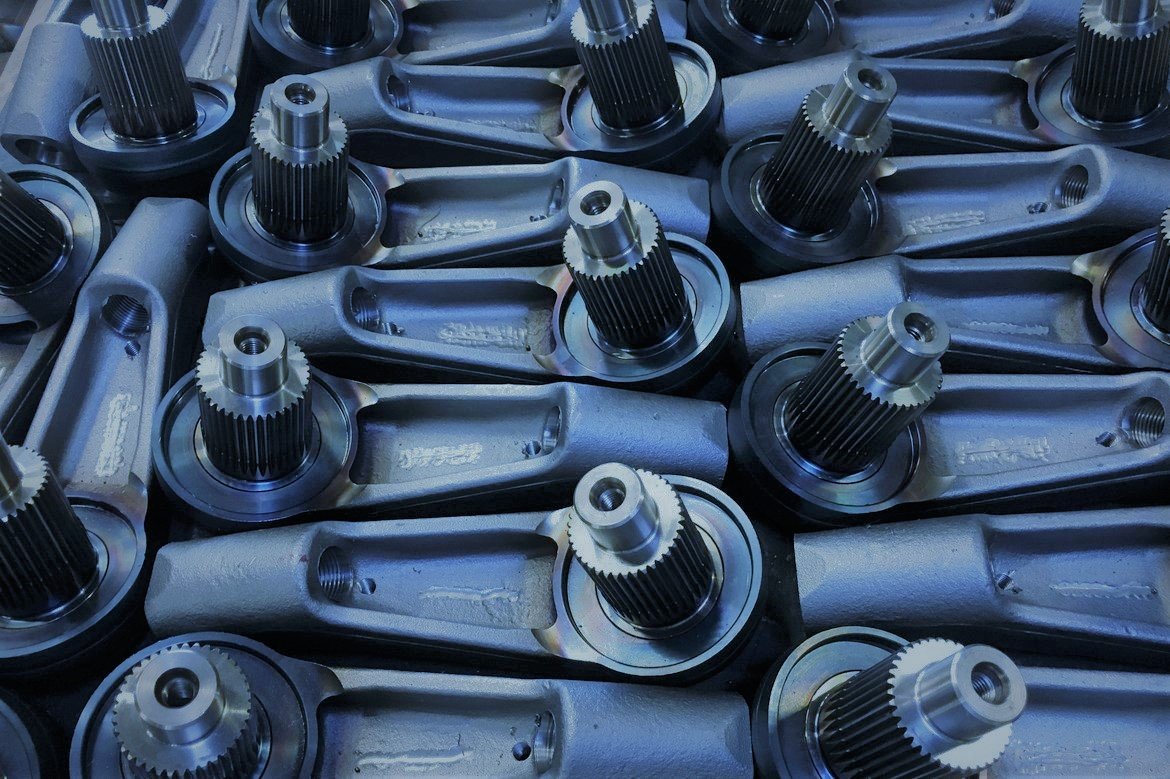

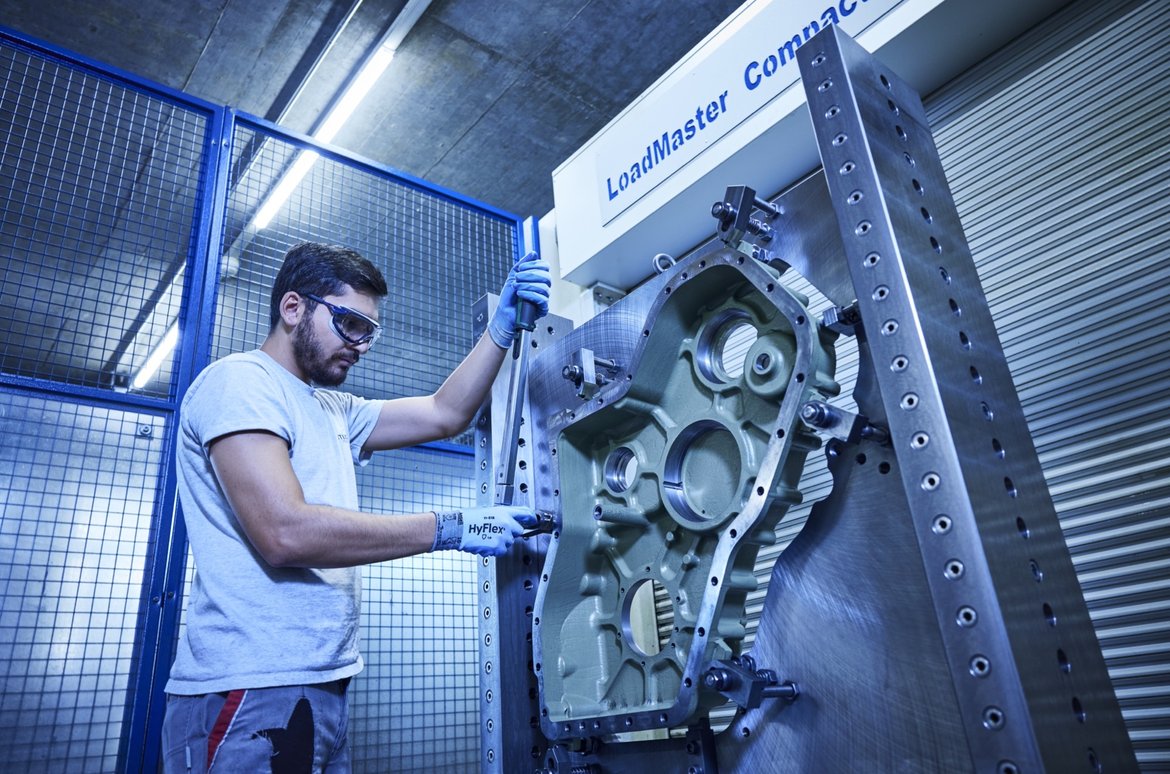

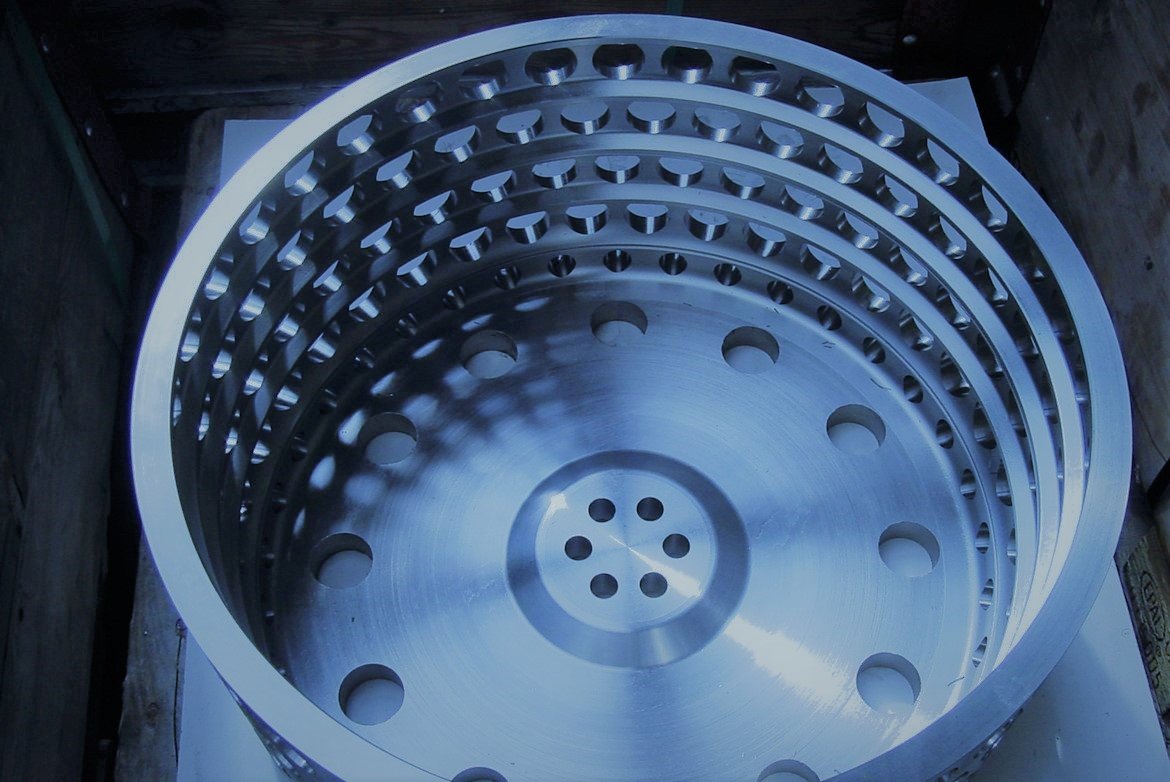

Lohnfertigung: Eisen- oder Stahlguss, geschmiedete Teile

Wir sind Ihr Partner für Lohnarbeit! Wir beraten sie kompetent von der Idee bis hin zur Ausführung.

Kompetenz

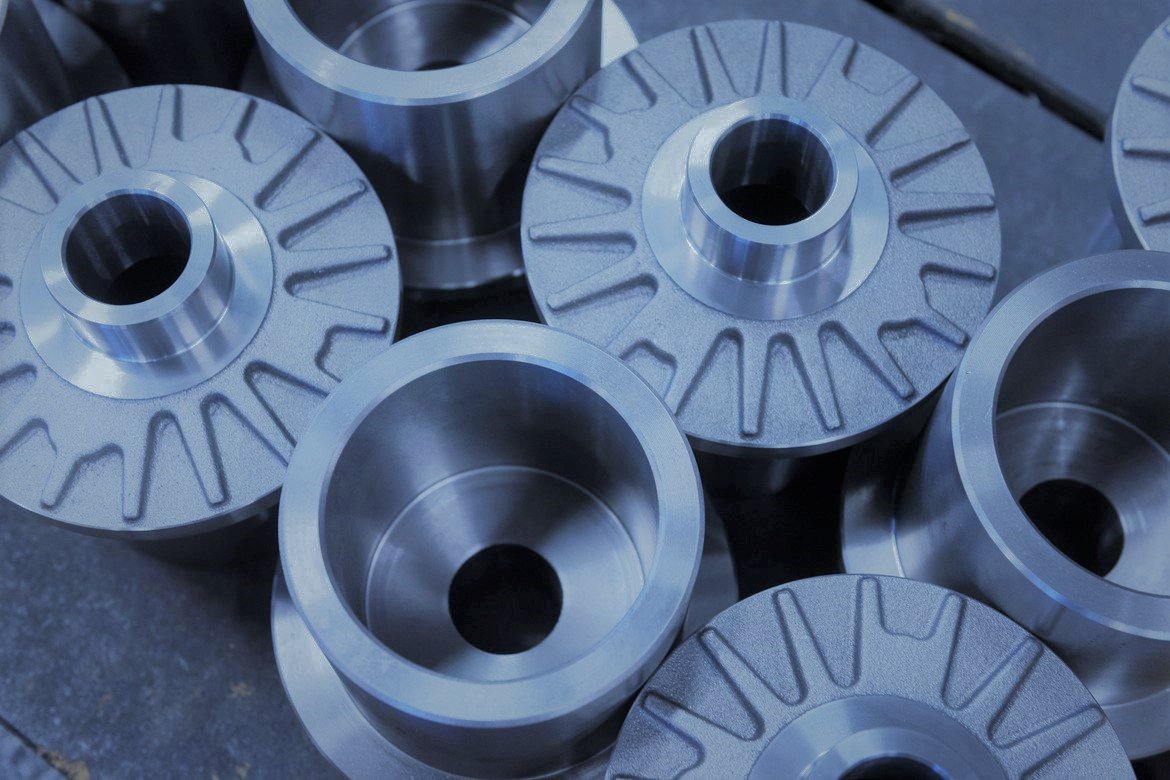

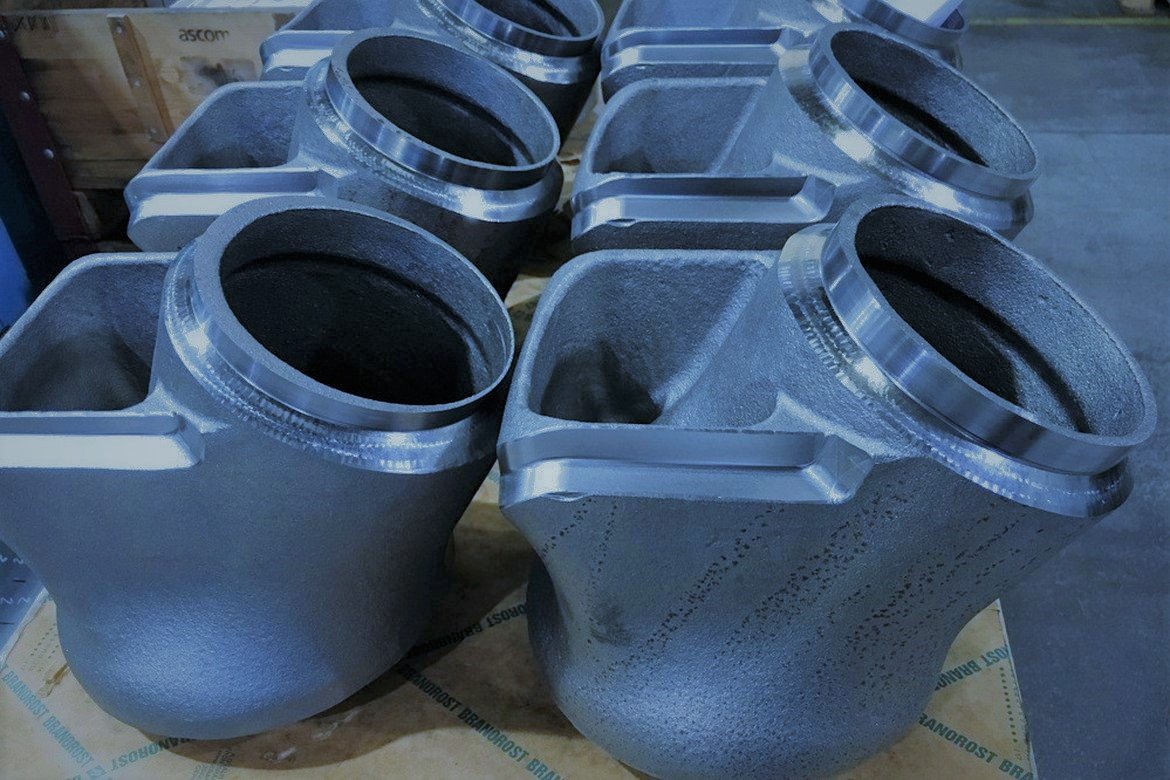

Bearbeitung von Eisenguss, Stahlguss, Feinguss Rostfrei

Herstellung von Kompressorengehäusen, Pumpengehäusen, Getriebegehäusen, Planetenträgern, Muffengehäusen, Filterrahmen, Präzisionsgehäusen, Lagergehäusen, Spiralgehäusen, Wellenschutzbüchsen, Kastenelementen, Konstruktionsteilen, Gummizylindern, Längslenkern, Schwingen, Jochrohren, Achsschenkelträgern, Fahrzeugteilen.

Erfüllung hoher Form- sowie Masstoleranzanforderungen im Bereich 1/100mm.

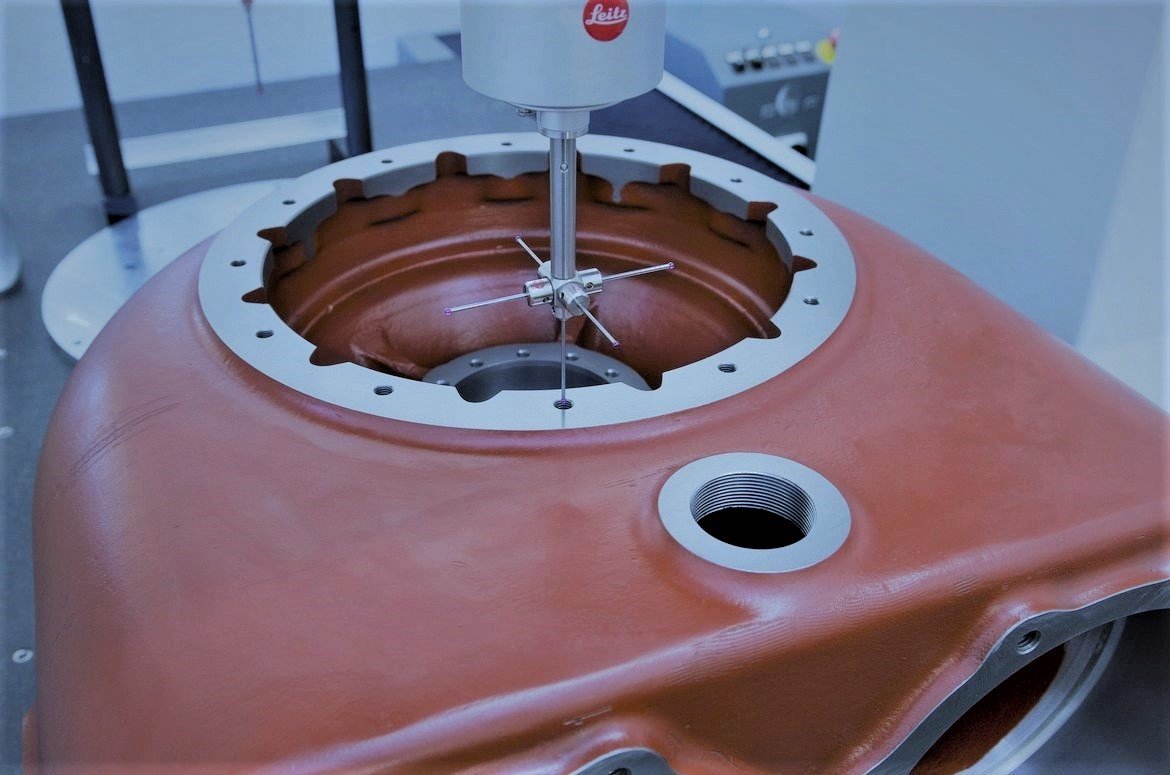

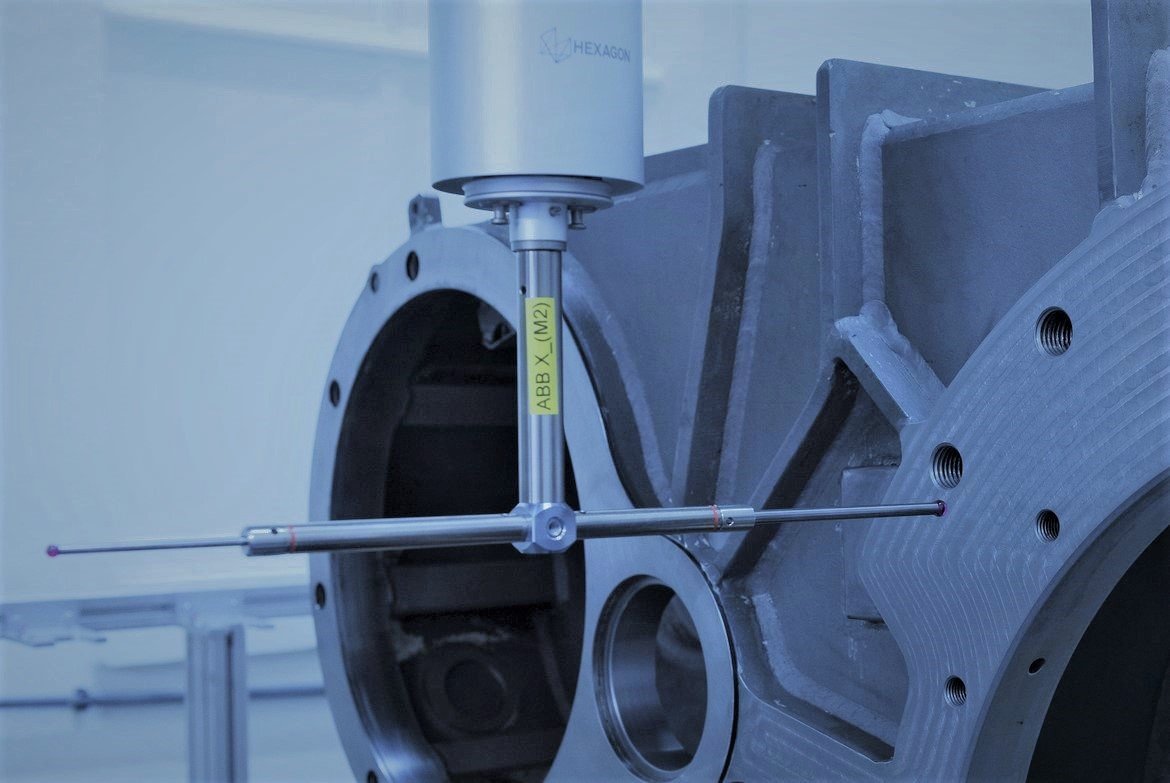

Durch ESTECH optimierte Herstellverfahren (Fräsen 3- bis 5-achsig, Karusselldrehen, Bohren, Tieflochbohren, Gewindeschneiden, Schweissen, Spannungsarmglühen, Oberflächenbehandlung, industrielles Hochdruck-Waschen zur Entfernung von Spänen, CNC 3D Messung).

Material: Lamellenguss, Sphäroguss, Stahlguss, Schmiedeteile, Vollmaterial.

Länge bis 1‘600mm, Breite bis 1‘500mm, Höhe bis 1‘200mm

Schmiedeteile oder Schweisskonstruktionen

Herstellung und Bearbeitung von Bauteilen und Komponenten für die Energietechnik, die Prozessindustrie oder den Maschinenbau, wie z.B. Zentrifugentrommeln, Hochdruckbauteile, Sonderflnasche, etc..

Erfüllung hoher Form- sowie Masstoleranzanforderungen im Bereich 1/100mm.

Durch ESTECH optimierte Herstellverfahren (Karusselldrehen, Bohren, Fräsen, Gewindeschneiden, Spannungsarmglühen, Oberflächenbehandlung, Laserbeschriftung grafikfähig, CNC 3D Messung, Schweissen nach DGRL 2014/68/EU ).

Material: Legierte Stähle, Rostfreie Edelstähle, Stahlguss, Schmiedeteile, Voll- oder Formmaterial.

Durchmesser bis 2‘000mm, Höhe bis 1‘500mm.
